В подвале сухо. Без меня
В деревне каждую весну одна и та же история: снег тает, грунт не справляется. И вода находит путь в подвал, игнорируя гидроизоляцию.
Когда вода уже на полу — счет идет на часы, а хозяин может быть за двести километров.
Нужно решение. Вспомнил про свой контроллер помпы для лодки. Идеально!

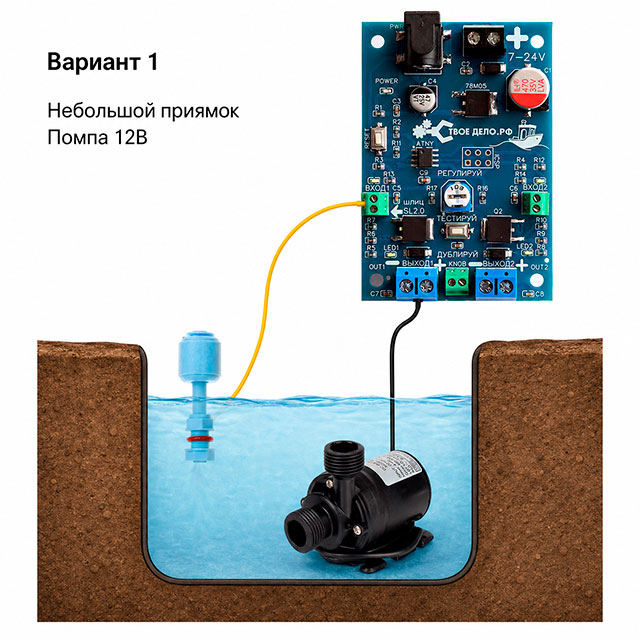

Сделал два «мини-приямка», небольшие насосы. Красота. Автоматизация 😎.
Двухканальный контроллер помпы
Контроллер работает так: поднимается вода → замыкается поплавок → включается насос.
Идея: насос должен продолжать работу некоторое время после того как поплавок обратно опустится из-за болтанки (в лодке).
Для подвала же подошло вообще идеально. Можно настроить время за которое осушится приямок и при этом останется немного воды, чтобы не образовалась воздушная пробка. Автоматизация дренажного насоса.
Светодиодная индикация есть и для поплавка, и для выхода (для обоих каналов).
Характеристики
- Питание: полярное 7-24 В, но по напряжению помпы
- Каналов: 2, независимых
- Нагрузка: до 3 А на канал (гарантированно)
- Регулировка задержки: 5–90 сек (канал 1)
- Фиксированный канал 2: 30 сек
- Кнопка ТЕСТ: для канала 1, для проверки без воды
- Защита нагрузки: обратные диоды на обоих каналах
- Выходные клеммы: под провод до 2,5 мм²
- Размер платы: 70 × 48 мм
- Межцентровые: 60 × 40 мм
Плата разведена под реальную эксплуатацию: силовые дорожки рассчитаны с запасом, размер клемм — каждая под свои провода.
Шелкография читаемая — подключить можно без инструкции. Корпус для самостоятельной печати — в блоке «Поддержка» ниже.

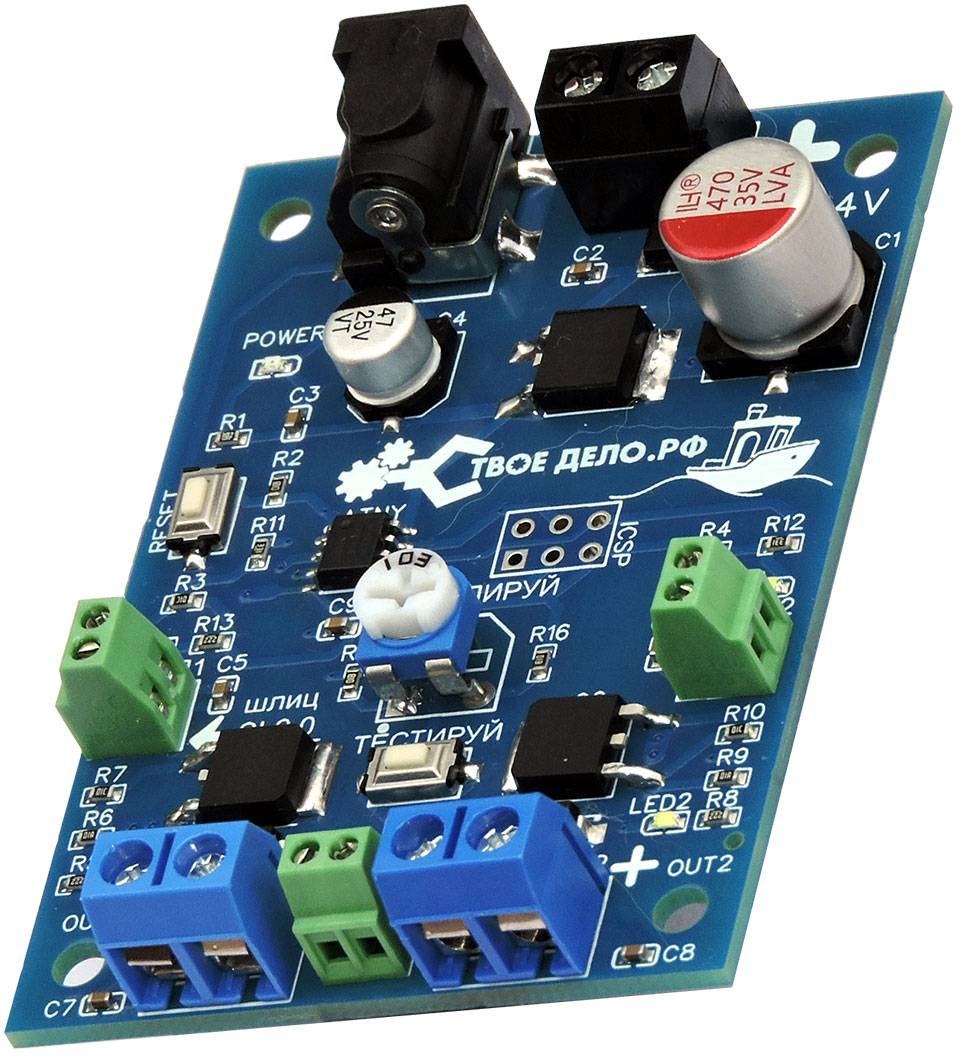

Верхняя сторона
Канал 1 слева, его регулировка в центре, ниже кнопка ТЕСТ, еще ниже клемма.
Обратная сторона
Все подписи нанесены прямо на плату — все понятно без инструкции.
3D-вид
Плата собрана вручную, монтаж аккуратный. Форм-фактор 70 × 48 мм для небольшого корпуса или распредкоробки.
Как настроить за три минуты
🚧 Сайт обновляется — скоро здесь будет больше.
Без головной боли. Подключение, регулировка и проверка — интуитивно.
Из трех минут две — найти тонкую отвертку ¯\_(ツ)_/¯
Как купить
Цена
990 рублей за контроллер (490 руб. за первую версию). Корпус (без крышки) напечатаю за 500 рублей или лучше сами — скачайте STP бесплатно («поддержка» ниже).
Оплата
Счёт с QR-кодом от ИП — для юрлиц и тех, кому нужны документы. Или перевод — как обычная частная продажа.
Доставка
Меркетплейсами или СДЭК на ваш выбор. Отправляю из Нижнего Новгорода.
Сделал для себя. Работает у меня и у друзей, соседей. Есть несколько штук — предлагаю тем, кому нужно такое же решение.
Процедура заказа
Заранее прошу прощения.
Это не настоящий интернет-магазин, поэтому заказ чуть дольше чем через маркетплейсы.
1. Можно позвонить +7-951-901-6000 и Дарья примет заказ. Но адрес доставки все равно как-то придется напечатать, чтобы избежать ошибок.
2. Напишите письмо на mail@tvoedelo.ru (тут Парфенов) со словом «контроллер» в теме. Или в Телеграм (тут снова Дарья). Буквально два слова — какой контроллер интересует: в базе или нет, нужно ли сделать что-то специальное в коде. И адрес с телефоном конечно.
Ответим в течение суток.
Как выглядит в деле
Монтаж
Плата крепится над одним из насосов. Провода — в клеммы: поплавок — на вход, помпа — на выход.
Настройка
Настройку можно сразу проверить кнопкой. Терминал ниже — вынести кнопку в любое место.
Корпус
Напечатанный корпус закрывает плату от случайного касания. STP-файл ниже ↓
Поддержка. Дополнительно и бесплатно
Подключение силового реле 220В
Как подключить мощный дренажный насос 220В?
Выходы канала 1 или 2 поключите к катушке реле. Обычно полярность подключения к реле не важна.
Больше ничего не нужно, диод для защиты катушки от самоиндукции уже на плате контроллера.
Реле выбрирайте так, чтобы ток превышал минимум в 3 раза требуемый.
Другие применения этого контроллера

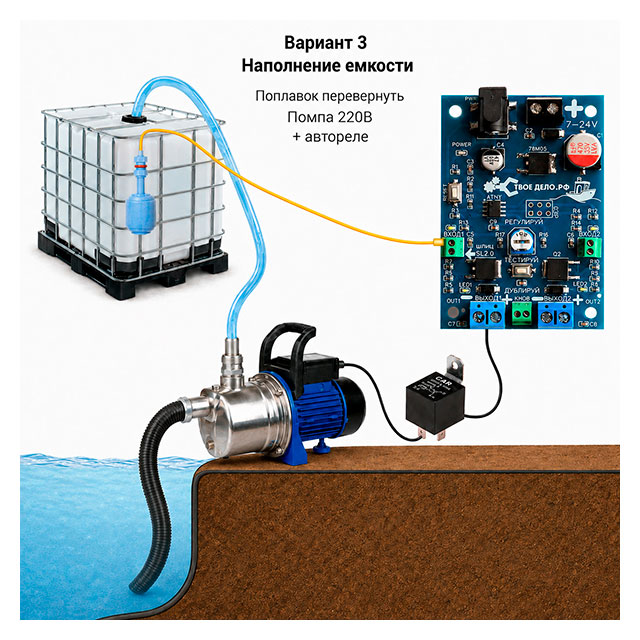

Наполнение бочки
Переверните поплавок, поставьте повыше и контроллер будет не осушать, а наполнять — держать уровень.
Помпа включается при заданном уровне, выключается по регулировке.
Подсветка ворот
Была история с китайскими контроллерами. Два разных, не понравилось.
В результате этот держит подсветку у ворот, включаясь по концевику и выключаясь когда все уже прошли.
Мощные нагрузки
Коммутируйте мощный насос добавив внешнее реле: обратный диод уже на плате — защита.
Нагрузка через реле — практически любая.
Кому это не подходит
Промышленные объёмы, трёхфазные нагрузки, взрывоопасная среда, требования сертификации — это совсем другой контроллер. Это индивидуальная разработка. Делаю и такое, но это отдельные разговор и бюджет.
Инструкция (по выживанию)
Инструкция по выживанию в условиях потопа, болтанки и весеннего таяния снегов.
Сделано инженером для людей. Без мочалки из проводов и заумных китайских меню.
1. О чем речь? (Назначение и суть)
Этот контроллер создавался для того, чтобы спасать лодки от забортной воды, а подвалы — от весеннего таяния снегов.
Главная фишка: функция «антиболтанка». Обычные китайские контроллеры вырубают насос сразу, как только поплавок опустился, либо требуют несколько поплавков и проводов.
На волнах или при мелком приямке это превращается в пулемётную очередь из включений и выключений.
Этот контроллер продолжает качать воду еще некоторое время после размыкания датчика, чтобы добрать остатки и не насиловать реле или транзисторы.
2. Технические особенности
Мозг устройства:
Старый добрый микроконтроллер ATtiny.
Заняты все 5 доступных пользователю ног.
Код весит 842 байта (82% памяти).
Динамическая память свободна на 60% — переменные там буквально купаются в роскоши.
Количество каналов: 2 абсолютно независимых параллельных канала.
Максимальный аппетит помп: До 3 Ампер гарантированного тока на каждый канал. Коммутируют нагрузку мощные полевые транзисторы (никаких залипающих реле и искр!)
Защита: На борту уже стоят обратные диоды. Индукционные токи от моторов/реле плате не страшны.
Вход охраняет диод Шоттки.
Размер платы: Поместится в карман (70 × 48 мм)
3. Куда что втыкать? (Подключение)
Шелкография на плате сделана на понятном русском языке, так что инструкцию можно сразу потерять, но на всякий случай:
Питание (Вверху). Заводим провода 7-24V строго по питанию помп (!) в верхний клеммник (соблюдая плюс и минус) ИЛИ втыкаем стандартный круглый штекер (DC-jack 5,5х2,5) в разъем PWR. Плюс — строго в центре!

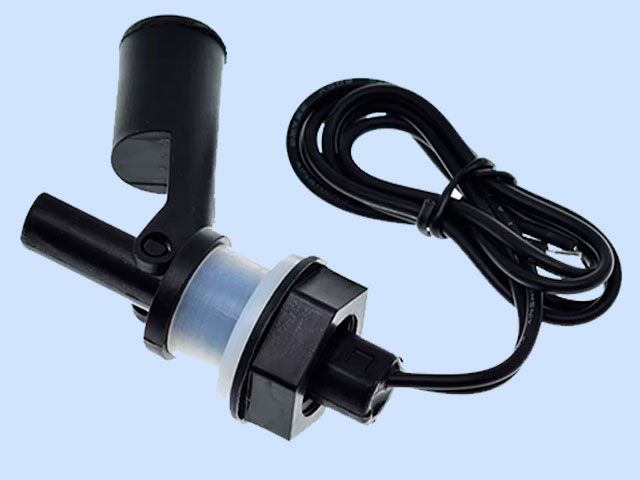

Датчики (По бокам). Поплавковые или контактные датчики уровня подключаем к разъемам ВХОД1 и ВХОД2. При их замыкании магия и иллюминация начинаются.
Насосы (Внизу). Помпы подключаем к клеммам ВЫХОД1 и ВЫХОД2 (они же OUT1 / OUT2). Выходы так же порадуют вас миганием при работе.
Клемма KNOB (Внизу по центру). Нужна исключительно для того, чтобы вывести дублирующую кнопку «ТЕСТ» на приборную панель лодки или корпус распредкоробки — включать «Канал 1» минуя сигнал от поплавка.
4. Алгоритм работы и настройка за 3 минуты
Настройка занимает 3 минуты, подготовьте маленькую плоскую отвертку со шлицем SL2.0 — для подстройки времени и подключения поплавков и крестовую PH1 — для подключения питания и выходов.
Канал 1 (Настраиваемый)
При замыкании датчика ВХОД1 моментально включает насос на ВЫХОД1.
После размыкания датчика насос продолжает качать воду еще от 5 до 90 секунд. Время настраивается вращением синего потенциометра в центре платы («РЕГУЛИРУЙ»).
Под кнопкой «РЕГУЛИРУЙ» есть кнопка «ТЕСТ» — нажмите её, чтобы запустить первый канал вручную без использования воды и датчиков.
Канал 2 (Стабильный как скала)
Работает как первый, но время задержки выключения зашито намертво — ровно 30 секунд. Крутилки тут нет.
5. Уголок краш-теста: что будет, если накосячить
Контроллер вынослив, но законы физики никто не отменял:
Перепутал полярность на входе питания? Твоя карма чиста, а мозг платы (чип ATtiny) под надёжной охраной мощного диода Шоттки — он выживет 100%.
Но всю ярость переполюсовки примет на себя входной конденсатор-бочонок. Вообще он тут, чтобы помочь твоему БП при старте насоса. Страдает «за того парня».
Через пару секунд он эффектно бахнет, а следом может умереть твой блок питания (если он без защиты). Плата выживет, хотя кондер придется перепаять. Лучше не надо.
Перепутал плюс и минус на насосе? Ничего страшного. Помпа либо не заметит, либо начнет крутить в обратную сторону. Глупо, но безобидно.
Устроил короткое замыкание (КЗ) на выходе? Тут всё зависит от вашего блока питания (БП):
— Если БП «умный» (с электронной защитой от КЗ), он просто мгновенно выключится. Устранить замыкание, и контроллер продолжит работать как ни в чем не бывало.
— Если БП «глупый» или мощный (например, лодочный аккумулятор), то гонку на скорость выиграет физика. Выходной транзистор превратится в пепел за доли секунды.
КЗ обычно делают обмотки моторов помп или при разгерметизации их же корпусов.
Храни вас Посейдон — владыка всех вод!
Перепутал местами поплавок и помпу в клеммах? Устройство просто вежливо откажется работать (если только поплавок не в КЗ). Переткнуть провода обратно.
Вообще клеммы сделаны для этого разные. Неужели кто-то сможет перепутать толстый провод насоса с тонким от поплавка? 🤔
Помпа качает 12А, а на плате написано 3А?
Есть решение: подключите к выходу контроллера обычное автомобильное реле, а уже через него запитайте свой промышленный насос. Внешний защитный диод не нужен — он уже на плате.
Иначе: сам транзистор парень крепкий и, возможно, выживет. Но стремительность процессов вас удивит: дорожки платы превратятся в обогреватель и быстро испарятся. А пластик клеммников эффектно поплывет, если успеет. 80% плата на выброс.
Резюме: немного внимательности и плата будет служить ну очень долго. И не забывайте про стартовые токи насосов при выборе БП.
6. Обратная связь и кастомизация
Поскольку это крафтовая инженерная разработка, вы всегда можете написать мне.
Правки кода? Нужна базовая задержка не 30 секунд, а 15? Хотите другой алгоритм? Пишите, базовые правки прошивки при заказе будут абсолютно бесплатны.
Если нужно что-то принципиально другое — другой алгоритм, другие входы, другая мощность — разрабатываю электронику под заказ. Это уже отдельный разговор, но начать его несложно: mail@tvoedelo.ru
Сухих вам подвалов и спокойной воды!
Про автора
Олег Парфенов, инженер →. Разрабатываю и выпускаю устройства в одном лице: схемотехника, разводка плат, прошивки, сборка, поставка. Пятнадцать лет практики в промышленной автоматизации, флагманское направление — МиниТПА, линейка малогабаритных термопластавтоматов собственной конструкции.
Контроллер помпы / насоса — «домашний» продукт. Сделал для себя, работает у друзей и соседей.
Когда я заказываю платы, специфика такова, что стоимость изготовления двух плат не сильно отличается от десяти. Поэтому всегда заказываю по десять — мало ли что. Поэтому всегда есть «запас».
